TUGAS KELOMPOK PERTEMUAN 13 SISTEM BASIS DATA - PERANCANGAN DAN IMPLEMENTASI BASIS DATA MENGGUNAKAN DB DESIGNER



LATIHAN 1.

1.       Mengunakan komponen TABEL dan RELASI Klik komponen tabel pada toolbar seperti di gambar berikut:

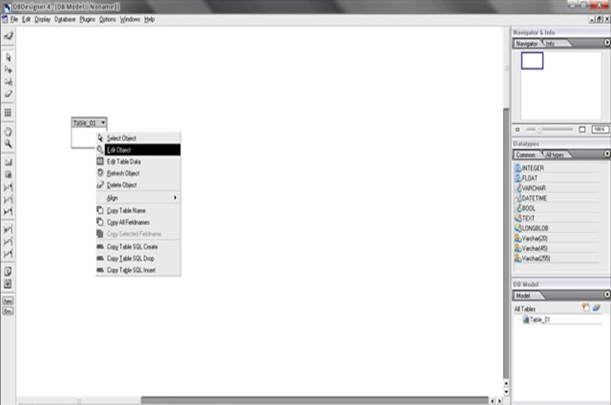

_ Letakan komponen tsb .pada page area sehingga muncul komponen tabel (table_01) pada page area ,kemudian klik kanan komponen  sehinga muncul menu dan pilihan edit object seperti berikut.





    _ Menu Edit Objeck akan menampilkan jendela Table Editor. Pada tableEditor kita bisa menentukan  properties dari tabel seperti nama tabel,tipe data,primarry key tersebut. Ubah dan simpanlah properties tabel (table_01) menjadi tabel supplier( struktur tabel seperti pada pembahasan LRS tanpa ada FK) SEPERTI Berikut:



_ Ulangi langkah langkah menggunakan  komponen table di atas (table supplier) untuk tabel barang dan faktur. Sehingga ada 3 komponen table seperti gambar berikut:




_ langkah berikutnya membuat relasi 1-M antara supplier dengan faktur dengan cara klik komponen 1-n Relation pada toolbar seperti di gambar berikut:



 _klik di tabel  supplier kemudian klik di tabel faktur, sehingga muncul komponen relasi yg menghubungkan kedua tabel tsb.dan FK (NLgn, berada pada tabel faktur seperti gambar berikut:

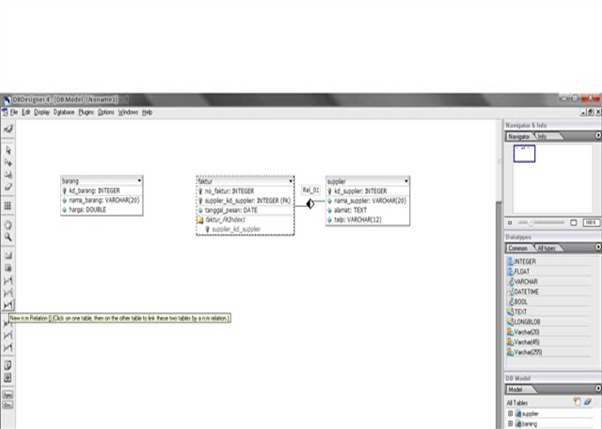

_langakh berikutnya membuat relasi M-M antara faktur dan barang dengan cara klik komponen n-m Relation pada toolbar seperti gambar berikut:

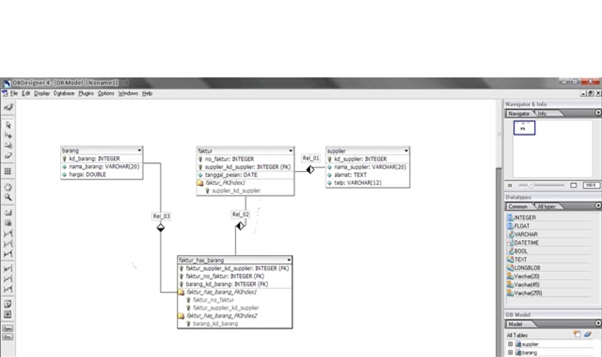

_ Klik di tabel faktur kemudian klik di tabel barang, sehingga muncul komponen relasi yang disertai         munculnya tabel baru (faktur_has_barang) dan FK (Nfak & NBrg) berada pada tabel tsb, seperti    gambar berikut.dengan cara klik komponen n-m Relation pada toolbarLangkah berikutnya membuat relasi M-M antara faktur denganseperti di gambar berikut





_ Edit properties tabel faktur_has_barang yaitu dengan mengganti nama menjadi tabel transaksi dan menambahkan field Qty dan HrgTrans. Sehingga menjadi seperti gambar berikut :

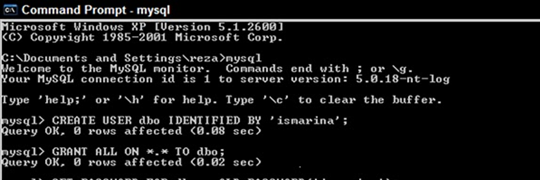

_ Untuk mengekspor hasil rancangan database ke dalam database digunakan Database Synchronization.  digunakan pada contoh ini adalah MySQL.Sebelum melakukan sinkronisasi, kita perlu membuat koneksi ke database MySQL terlebih dahulu. Jika remote connection dengan root diperbolehkan maka gunakan userroot. Jika tidak maka kita butuh membuat user baru terlebih dahulu. Berikut ini adalah cara bagaimana membuat user baru yaitu db_owner






_ buat database baru yaitu dpenjualan_lll




 _ Mengekspor Tabel Hasil Rancangan ke Server Database bisa dilakukan dari menu Database ->    Database Sychronisastion seperti gambar berikut :




_Lalu pilih MYSQL sebagai database dan kemudian klik New Database Connection

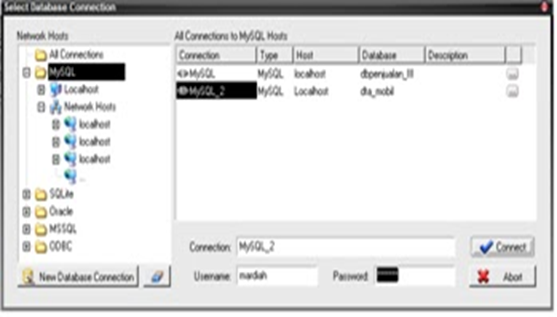

_ klik connect untuk terkoneksi ke mysql

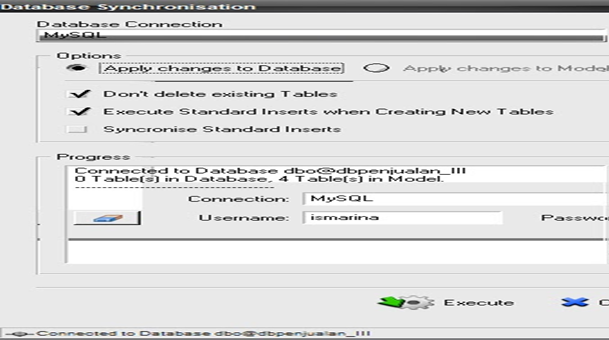

_ Klik Execute untuk mengeksekusikan sinkronisasi





_ Setelah tampil jendela seperti di atas, selanjutnya klik tombol  EXECUTE untuk mengekspor tabel ke server database MySQL dan akan tampil progress report seperti berikut :

LATIHAN 2.



2.      Seorang kolektor mobil ingin mendata seluruh mobil miliknya dan memerlukan program aplikasi yang bisa berfungsi untuk menyimpan data koleksi mobilnya

Rancanglah database untuk program aplikasi tersebut, dengan menggunakan DBdesigner dan ekspor hasilnya ke server MySQL, sehingga program yang dikembanbisa memenuhi keinginan kolektor tersebut.

_ Tamplan jendela DBDesigner.




_Mengunakkan Komponen TABEL DAN RELASI Klik komponen tabel pada ttolbar seperti di gambar berikut.







_ Letakan komponen tsb. pada page area sehingga muncul komponen Tabel (Table_01) pada page area,kemudian klik kanan komponen tsb sehingga muncul menu dan pilihlah Edit Object seperti berikut :





_Pada Table Editor kita bisa menentukan properties dari tabel seperti nama tabel, tipe    data, primary key dsb.Ubah dan simpanlah properties tabel (Table _01) menjadi tabel data_mobil(struktur tabel seperti pada pembahasan LRS tanpa ada FK) seperti berikut :




_ Untuk mengekspor hasil rancangan database ke dalam database digunakan Database Synchronization.  digunakan pada contoh ini adalah MySQL.Sebelum melakukan sinkronisasi, kita perlu membuat koneksi ke database MySQL terlebih dahulu. Jika remote connection dengan root diperbolehkan maka gunakan userroot





 _ Buat database baru yaitu data_mobil;

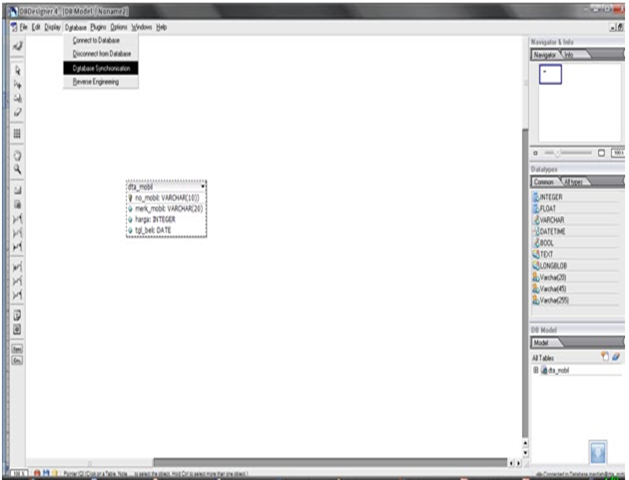

_ Mengekspor Tabel Hasil Rancangan ke Server Database bisa dilakukan dari menu Database-> Sychronisastion seperti gambar gambar berikut;








_ Lalu pilih mysql sebagai database dan kemudian klik New Database Connection.






 _klik Connect untuk terkoneksi ke MYSQL



 _ KLIK Execute untuk mengeksekusi sinkonisasi

.






.



TUGAS PERTEMUAN 13


1.      Perangkat lunak bantu perancangan basisdata yang menggunakan komponen tabel dan relasi:

a. Xampp         d. Phpmyadmin

b. Mysql          e. Dbdesigner

c. Sql

2.      Untuk mengekspor hasil rancangan database ke dalam database dalam DBDesigner:

a. Execute                                            d. Import Database

b. Database Synchronization              e. SSIS

c. Export Datab

3.      Untuk mengeksekusi sinkronisasi pada DB Designer:

a. Start             d. Execute

b. Connect       e. Run

c. Setup

4.      DB Designer software perancangan basis data yang mempunyai antar muka berbentuk: a. GUI                            d. Konseptual

b. Command Line        e. 3D

c. Structure Based

5.      Untuk membuat relasi one-to-many dalam Bdesigner menggunakan tools adalah

a. 1-1 Relation

b. 1-n Relation

c. m-n Relation

d. New Connection

e. Execute


Nama Kelompok :

12201307        EVI TRIFENA BUTARBUTAR

12200747        SALAMAH

12200357        NURUL HIKMAH

12201187        ARDI JULIANA


Kelas : 12.2B.37
